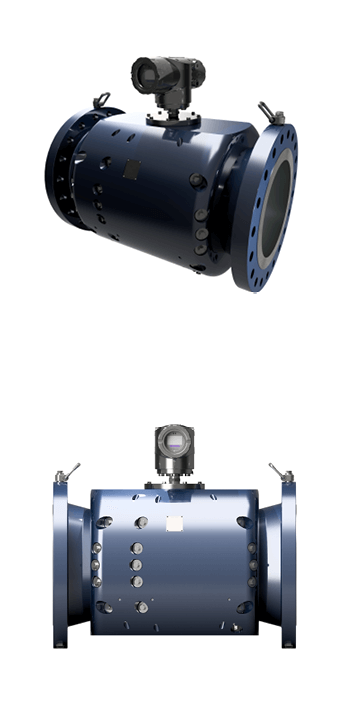

CALDON SVM 289Ci Medidor autoverificador para líquidos

Medidor autoverificador para líquidos


Medición/Ultrasonidos - Petróleo y Gas/Liquid Hydrocarbon Ultrasonic Flow Meters

Autoverificación cuantitativa y continua

Con el tiempo, los medidores ultrasónicos han seguido evolucionando con mejoras significativas tanto en precisión como en repetibilidad, así como en la capacidad de supervisar su rendimiento a largo plazo mediante el uso de información de diagnóstico y software de supervisión basada en el estado (CBM). A medida que los usuarios se alejan de los métodos de verificación tradicionales debido a las consideraciones de CAPEX y OPEX, la capacidad de supervisar el rendimiento del medidor ultrasónico se ha vuelto más importante que nunca.

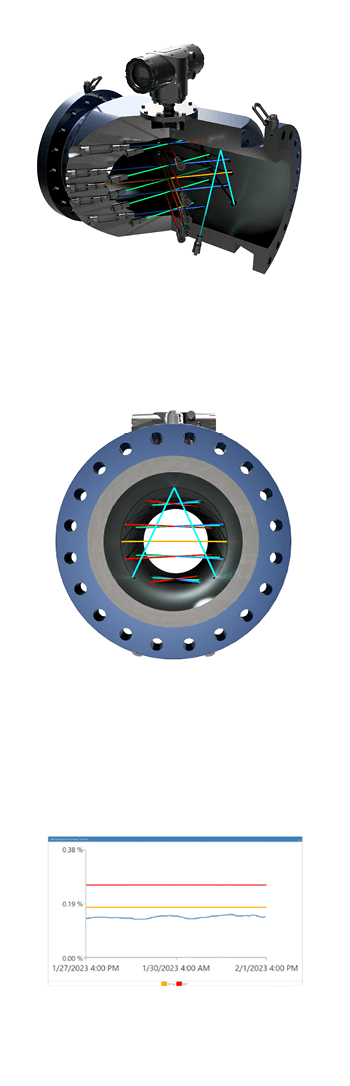

La tecnología CALDON SVM emplea nuestra probada configuración de 8 trayectorias para sus mediciones primarias. La configuración de 8 trayectorias utiliza trayectorias cruzadas en cada uno de los cuatro planos cordales para cancelar eficazmente el efecto de las velocidades no axiales e integrar con precisión el perfil de velocidad axial. Esta tecnología es la base de nuestro SVM 289Ci, que es un medidor de 16 trayectorias que incorpora tres características significativas para producir un medidor ultrasónico con una capacidad de autoverificación única e inigualable:

  1. Verificación de la medición de la velocidad axial por cuerda.
  2. Quinto plano de medición cordal para facilitar la evaluación de la incertidumbre del perfil de flujo en 4 acordes (8 trayectorias) frente a 5 acordes (10 trayectorias).
  3. Trayectoria reflectante vertical para la detección de gas arrastrado o contaminación.

La tecnología SVM permite el cálculo simultáneo de la incertidumbre de medición junto con cada cálculo de medición de caudal, actualizado una vez por segundo. Además de la salida continua e instantánea de la incertidumbre en términos de caudal volumétrico o un valor porcentual relativo, SVM totaliza los valores de incertidumbre internamente.

Los caudalímetros ultrasónicos CALDON SVM 289Ci se pueden utilizar en crudos y refinados, en oleoductos monoproducto o multiproducto donde existen desafíos en los métodos de verificación, un deseo de obtener una mayor confianza en el rendimiento de la medición, reducir la infraestructura y la inversión de capital y/o los gastos operativos.

Características

  • Evaluación cuantitativa del rendimiento del medidor junto con una salida continua e instantánea de la incertidumbre en unidades de velocidad, caudal y %.
  • Totalizadores de incertidumbre internos que informan de la incertidumbre como un total volumétrico.
  • Insensibilidad al remolino
  • Revestimiento patentado resistente a la corrosión y a la adherencia
  • Tamaños de 8" a 40" (Tamaños mayores disponibles bajo pedido)
  • Linealidad de ±0,10% en el rango de caudal nominal
  • Certificación metrológica: OIML R117-1 Edición 2019 (E); Clase de precisión 0,3
  • Cualificación de tecnología independiente: DNV Medición Fiscal de Líquidos Clase L-AAA
